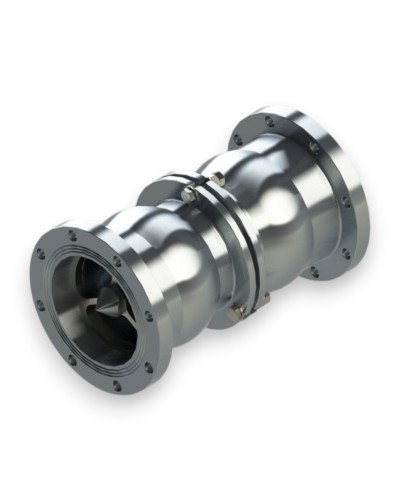

Запобіжний клапан Silea ERC100

Опис Запобіжний клапан Silea ERC100

Запобіжний клапан Silea ERC100 — надійний захист при нижньому наливі

Запобіжний клапан серії ERC100 призначений для встановлення на рукавах наливу з метою запобігання витоку небезпечних рідин або парів у разі випадкового виїзду транспортного засобу під час операції завантаження. Його застосовують на наливних естакадах із рукавами нижнього наливу серії 1405.

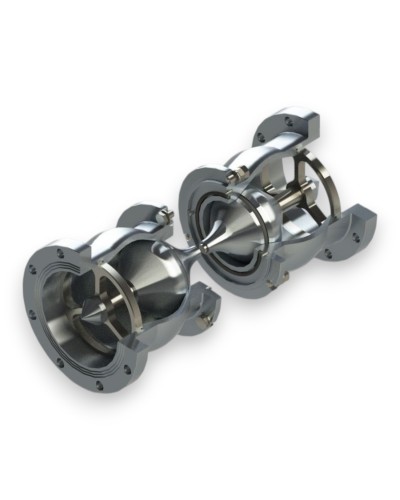

Принцип дії клапана ERC полягає у руйнуванні трьох спеціально відкаліброваних гвинтів при перевищенні допустимого навантаження. У результаті клапан миттєво розділяється на дві частини, які автоматично закриваються за допомогою вбудованого диска, забезпечуючи повне перекриття потоку.

Технічні характеристики

• Номінальний діаметр / з’єднання: фланець TTMA 4’’

• Матеріал корпусу: алюміній

• Ущільнення: FPM-NT (Viton®)

• Робочий тиск: до 10 бар

• Випробувальний тиск: 15 бар

• Максимальне навантаження на клапан у вертикальному положенні: 1250 кг

• Руйнування клапана у вертикальному положенні: 2500 кг

• Момент руйнування клапана: 200 кгм

• Температурний діапазон: –15°C … +65°C

• Номінальна витрата (швидкість потоку 4,5 м/с): 120 м³/год (2000 л/хв)

• Максимальна витрата: 150 м³/год (2500 л/хв)

• Втрати тиску: 0,17 бар при 2500 л/хв

• Момент затягування гвинтів, що руйнуються: 4 Нм (сухий стан)

Переваги

• Миттєве перекриття потоку при аварійній ситуації.

• Високий рівень безпеки персоналу та довкілля.

• Простота обслуговування та надійність у роботі.

• Відповідність сучасним стандартам для систем наливу.
