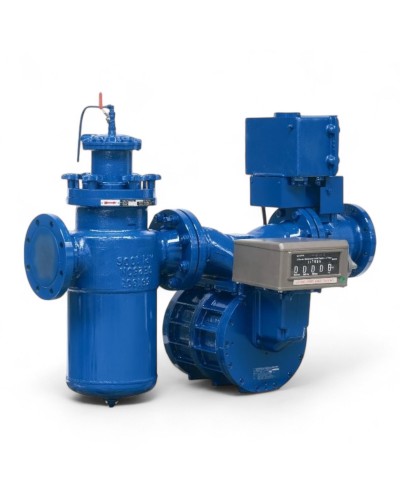

Горизонтальний вимірювальний блок Satam ZCE6

Опис Горизонтальний вимірювальний блок Satam ZCE6

Satam ZCE6: надійний горизонтальний вимірювальний блок для нафтобаз

ZCE6 — це високоточний вимірювальний блок, призначений для завантаження авто- та залізничних цистерн. Горизонтальна конструкція забезпечує простоту монтажу навіть у місцях з обмеженим простором, а модульність дозволяє адаптувати систему під конкретні виробничі потреби.

Сфери застосування

• верхнє та нижнє завантаження автоцистерн і залізничних цистерн

• онлайн- та партійне змішування біопалива

• вимірювання світлих нафтопродуктів і біопалива

• контроль упорскування присадок

Ключові переваги

• Висока точність і стабільність — гарантовані роками без відхилення калібрувальної кривої

• Компактність — проста установка у невеликих приміщеннях та обмежених трубопровідних мережах

• Надійність — постачається повністю зібраним і протестованим на заводі

• Низькі витрати на обслуговування — мінімальна кількість рухомих механічних компонентів

• Модульна конструкція — можливість підбору аксесуарів та адаптації під різні задачі

• Автоматизація процесів — контроль змішування та наливу за допомогою регулюючих клапанів

• Інтеграція з моніторингом — пряме з’єднання з системою управління та збору даних

Технічні характеристики

• Моделі та витрата:

• ZCE6 — 80 / 150 / 250 м³/год

• ZCE6 M — 430 м³/год (горизонтальний або вертикальний блок)

• ZCE6 T — 300 м³/год

• Вимірювані параметри: фактичний об’єм, об’єм з температурною корекцією*, маса*, витрата**, температура*
  (*для версії з електронним регістром; **опція для механічного)

• Вимірювані рідини: бензин, дизель, біопаливо (E5–E85), етанол, метанол, гас, складні метилові ефіри, олії

• Комплектація:

• фільтр-газовідділювач: 50–450 мкм

• лічильники: PD, масовий або турбінний

• багатофункціональний клапан: керування малими та великими потоками

• регістр: механічний (з попереднім налаштуванням, принтером, імпульсним виходом) або електронний Equalis із дисплеєм та архівуванням

• Робочі умови:

• тиск: до 10 бар

• в’язкість: до 50 сСт

• температура: рідина –10…+80 °C; довкілля –40…+60 °C

• Метрологія:

• точність: ≤ ±0,15 % (опція ≤ ±0,1 %)

• повторюваність: ≤ ±0,02 %

• похибка вимірювання температури: ≤ 0,5 °C

• Клас захисту: IP66 (для електронної версії)
