Система впрыска присадок Satam Equalis AIM

Описание Система впрыска присадок Satam Equalis AIM

Система впрыска присадок Satam — точный контроль и безопасность при работе с топливом

Система впрыска и контроля присадок Satam — это современное решение для автоматизации процессов на нефтебазах и терминалах. Она объединяет контроллер Equalis S и модули впрыска AIM, что позволяет с высокой точностью добавлять различные виды присадок в топливо или другие жидкие продукты.

Сферы применения

Система Satam используется для:

• впрыска присадок во время загрузки автоцистерн;

• подготовки и обработки авиационного топлива;

• окрашивания и маркировки топлива или мазута.

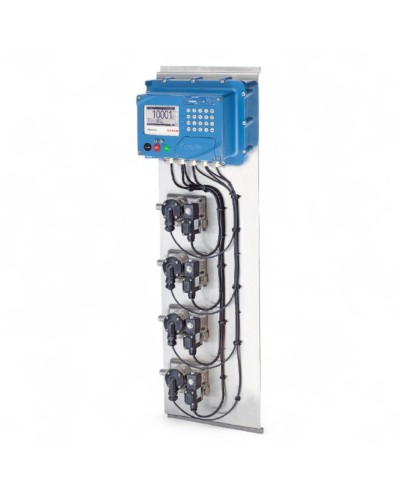

Контроллер Equalis S — сердце системы

Контроллер Equalis S способен одновременно управлять от 1 до 12 модулей AIM. Он может работать в автономном режиме или онлайн, интегрируясь с системами автоматизации терминалов (TAS). Доступ к системе защищен PIN-кодами. Управление осуществляется через графический дисплей и «антивандальную» клавиатуру. Контроллер работает при температуре от -20°C до +55°C, а опциональная версия — от -40°C до +55°C.

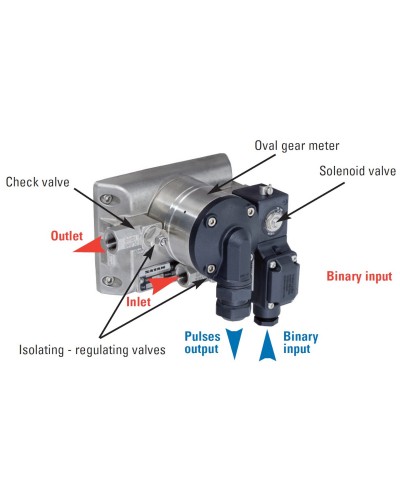

Модуль AIM — точный впрыск присадок

Модуль AIM оснащен высокоточным овально-шестеренным расходомером и электромагнитным клапаном. Он обеспечивает стабильную работу даже с малыми объемами. С его помощью можно вводить:

• красители, маркеры, денатуранты;

• антидетонационные, антикоррозийные, антифризные средства;

• моющие и антистатические добавки;

• присадки против пенообразования, обледенения и эмульгаторы;

• другие специальные средства для повышения качества топлива.

Технические характеристики

Контроллер Equalis S:

• Размеры: 278 × 350 × 192 мм (без кабельных вводов).

• Вес: 16 кг.

• Питание: 100–240 В переменного тока, 50–60 Гц.

• Класс защиты: IP66.

• Рабочая температура: от -20°C до +55°C (опция — до -40°C).

Модули AIM:

• AIM004: от 0,6 до 60 л/ч (0,01–1,0 л/мин).

• AIM006: от 1,8 до 100 л/ч (0,03–1,66 л/мин).

• AIM008: от 15 до 600 л/ч (0,25–10 л/мин).

• Давление: до 10 бар (с соленоидом на 6-24 В DC) или до 20 бар (с соленоидом на 108-220 В AC).

• Точность: ±0,5%.

• Класс защиты: IP66.

• Рабочая температура: от -25°C до +60°C.

Преимущества системы Satam

• Высокая точность дозирования (+/-0,5%).

• Возможность одновременной работы с несколькими модулями (от 1 до 12).

• Широкий диапазон впрыскиваемых присадок.

• Надежная защита от ошибок персонала благодаря многоуровневой системе безопасности.

• Соответствие международным стандартам качества (ATEX и IEC Ex).
