Устройство верхнего налива Silea 1101

Описание Устройство верхнего налива Silea 1101

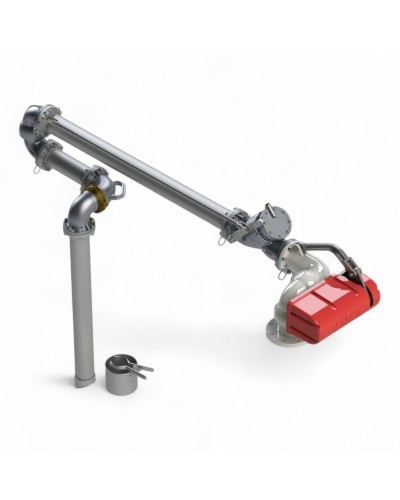

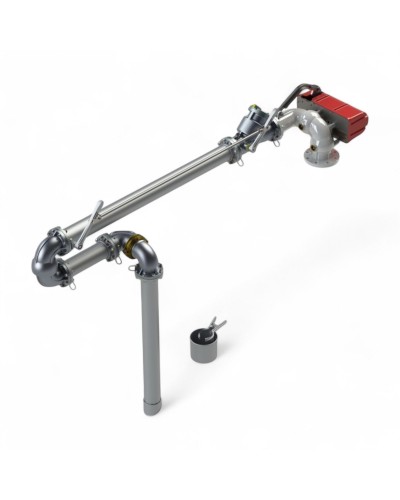

Стрела верхнего налива с регулируемым вылетом серии 1101

Стрела верхнего налива серии 1101 применяется для наполнения авто- и железнодорожных цистерн сверху. Благодаря переменному рабочему диапазону она охватывает большую площадь цистерны, обеспечивая удобство и безопасность процесса налива.

Основная комплектация

• Правосторонняя компоновка с входным фланцем ANSI 150 снизу.

• Двойное шарнирное соединение (F-50) для горизонтальных и вертикальных оборотов, с двойным рядом подшипников и уплотнениями FKM.

• Блок торсионной пружины для балансировки стрелы.

• Клапан налива "Stay open" / "Hold open" с двухступенчатым открыванием и регулируемой скоростью закрывания для предотвращения гидроударов.

• Основная труба из алюминиевого сплава с фланцами TTMA.

• Рычаг дистанционного управления клапаном.

• Шарнирные соединения F-40 между промежуточной и нижней трубами.

• Нижняя труба из алюминиевого сплава с фланцами TTMA (может комплектоваться дефлектором или концевой трубой).

• Каплесборник из алюминиевого сплава.

Технические характеристики

• Номинальные диаметры: 2", 3", 4", 6".

• Рабочая жидкость: углеводороды.

• Номинальный расход:

• 2" — 30 м³/ч (500 л/мин)

• 3" — 70 м³/ч (1200 л/мин)

• 4" — 120 м³/ч (2000 л/мин)

• 6" — 280 м³/ч (4700 л/мин)

• Максимальный расход:

• 2" — 38 м³/ч (650 л/мин)

• 3" — 82 м³/ч (1400 л/мин)

• 4" — 150 м³/ч (2500 л/мин)

• 6" — 310 м³/ч (5200 л/мин)

• Рабочая температура: от -15°C до +65°C.

• Расчётное давление: 10 бар.

• Испытательное давление: 15 бар.

• Вес:

• 2" — 70 кг

• 3" — 79 кг

• 4" — 97 кг

• 6" — 173 кг
