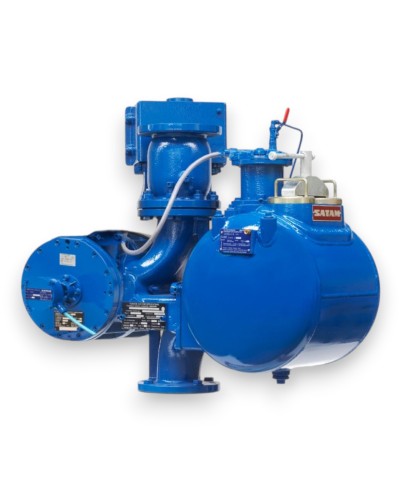

Вертикальный измерительный блок ZCE5

Описание Вертикальный измерительный блок ZCE5

Вертикальный измерительный блок ZCE5 — точный учёт топлива для авто- и железнодорожных цистерн

ZCE5 — это компактный вертикальный измерительный блок, разработанный для станций налива грузовых и железнодорожных цистерн (верхний или нижний налив). Его главное преимущество — сочетание высокой точности измерений, компактной конструкции и готовности к быстрому монтажу без дополнительных доработок.

Сферы применения

• налив авто- и железнодорожных цистерн

• измерение светлых нефтепродуктов и биотоплива

• онлайн-смешивание компонентов для производства биотоплива

• контроль впрыска присадок

Основные преимущества

• Готовое решение: блоки собираются, тестируются и настраиваются на производстве, что гарантирует стабильную работу.

• Высокая точность: измерения с погрешностью ≤±0,15% (опция — ≤±0,1%).

• Модульная конструкция: широкий выбор аксессуаров для различных условий эксплуатации.

• Низкие затраты на обслуживание: минимум движущихся механических частей и простота в сервисе.

• Компактность: вертикальное исполнение позволяет монтировать блок в помещениях с ограниченным пространством.

• Автоматическая продувка: система продувки газом даёт возможность начинать слив даже с пустыми трубами.

• Встроенная фильтрация: обнаружение засорения фильтра выполняется автоматически.

Технические характеристики

• Модель: ZCE5

• Производительность:

• ZCE5-80 — до 80 м³/ч (1333 л/мин)

• ZCE5-150 — до 150 м³/ч (2500 л/мин)

• Измеряемые параметры: объём, объём скорректированный по температуре*, масса*, температура*, скорость потока** (*для версии с электронным регистром, **опция для механического)

• Жидкости: бензин, дизель, биодизель, этанол, метанол, керосин, масла

• Фильтр-газоотделитель: 50–450 мкм, с поплавком и дифференциальным клапаном

• Счётчик: ZC17-80 или ZC17-150

• Клапан: многофункциональный (DN 2″–6″, электронное управление; DN 2″–4″, механическое)

• Регистр: механический (с предварительной настройкой, принтером, импульсным выходом) или электронный Equalis с архивированием данных

• Рабочее давление: до 10 бар

• Температура эксплуатации:

• окружающая среда: –40…+60°C

• жидкость: –10…+80°C (по запросу — другие диапазоны)

• Вязкость: до 50 сСт

• Точность: ≤±0,15% (опция ≤±0,1%)

• Повторяемость: ≤±0,02%

• Защита: IP66 (для электронного регистра)

• Сертификация: MID-CE, LNE 6184

• Вес: 200/240 кг (без удлинителя) или 235/275 кг (с удлинителем)
