Устройство верхнего налива Silea 1201

Описание Устройство верхнего налива Silea 1201

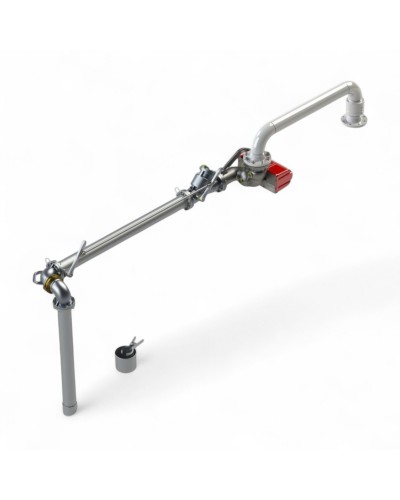

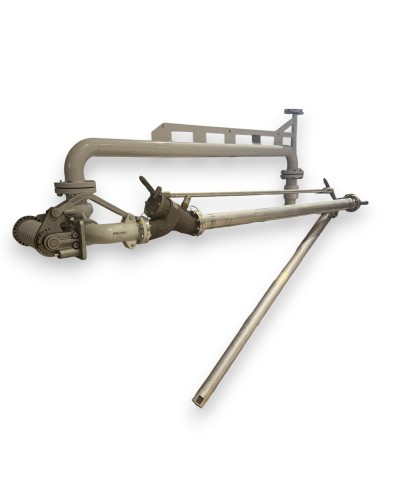

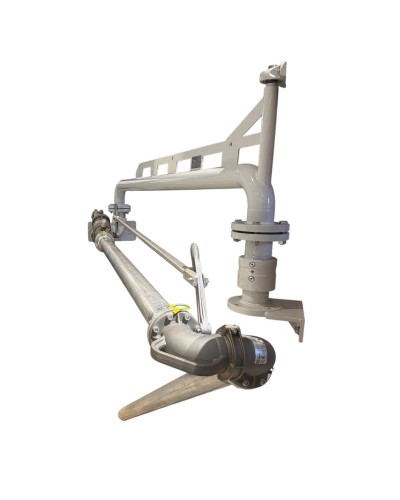

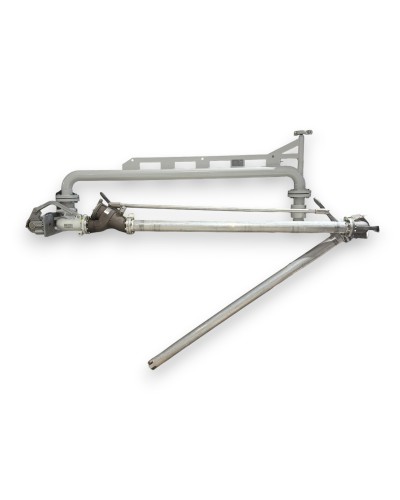

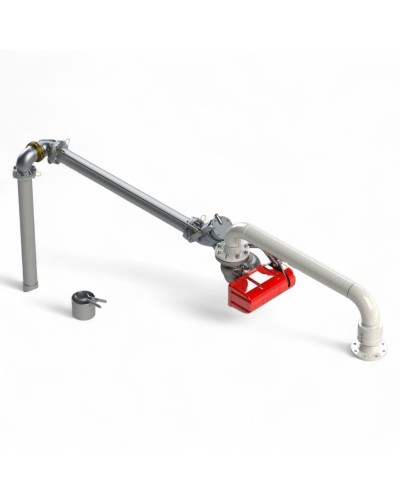

Наливна стріла верхнього наливу серії 1201 для авто- та залізничних цистерн

Наливні стріли серії 1201 використовуються для верхнього наливу авто- й залізничних цистерн, коли необхідний збільшений робочий радіус. Така конструкція дозволяє ефективно охоплювати велику площу зони наливу, забезпечуючи зручність та безпеку роботи.

Стандартна комплектація

• Правостороння компоновка з нижнім входом і приєднувальним фланцем ANSI 150.

• Шарнір F-20 зі сталі з трубою-стрілою з вуглецевої сталі.

• Подвійне шарнірне з’єднання F-50 для горизонтальних і вертикальних обертів (з подвійним рядом підшипників та ущільненнями FKM).

• Блок торсійної пружини для балансування стріли.

• Клапан наливу “Stay open” / “Hold Open” з подвійним етапом відкриття та регульованою швидкістю закривання залежно від тиску та в’язкості продукту.

• Вторинна труба з алюмінієвого сплаву з фланцями TTMA.

• Дистанційне керування клапаном.

• Шарнір F-40 для утримання нижньої труби у вертикальному положенні, з ручкою для зручності.

• Нижня труба з алюмінієвого сплаву з фланцями TTMA (може комплектуватися дефлектором або телескопічною кінцевою трубою).

• Краплезбірник з алюмінієвого сплаву.

Технічні характеристики

• Номінальний діаметр: 2”, 3”, 4”, 6”.

• Рідини: вуглеводні.

• Номінальна витрата:

• 2" — 30 м³/год (500 л/хв)

• 3" — 70 м³/год (1200 л/хв)

• 4" — 120 м³/год (2000 л/хв)

• 6" — 280 м³/год (4700 л/хв)

• Максимальна витрата:

• 2" — 38 м³/год (650 л/хв)

• 3" — 82 м³/год (1400 л/хв)

• 4" — 150 м³/год (2500 л/хв)

• 6" — 310 м³/год (5200 л/хв)

• Робоча температура: від -15°C до +65°C.

• Розрахунковий тиск: 10 бар.

• Випробувальний тиск: 15 бар.

• Вага:

• 2" — 100 кг

• 3" — 120 кг

• 4" — 150 кг

• 6" — 320 кг
