Самотечные узлы учета ZCE 10 и ZCE 11-80

Описание Самотечные узлы учета ZCE 10 и ZCE 11-80

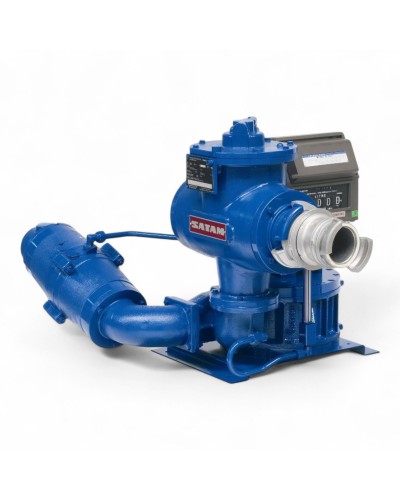

Измерительные блоки с гравитационной подачей Satam ZCE 10 и ZCE 11-80

ZCE 10 и ZCE 11-80 — это современные измерительные блоки, созданные для точного и надёжного контроля слива топлива из автоцистерн по гравитационному принципу. Их применение позволяет избежать потерь и мошенничества, обеспечивая полный учёт каждого литра продукта.

ZCE 10 является бортовым измерительным блоком, а ZCE 11-80 — приёмным.

Сферы применения

• Операции по сливу из автоцистерн.

• Учёт светлых нефтепродуктов и биотоплива.

• Бортовое измерение топлива на автоцистернах.

• Контроль приёма топлива в резервуары.

Преимущества системы

• PD-счётчик с движущимися лопастями — точность не зависит от вязкости жидкости.

• Стабильность и надёжность — точность измерений гарантирована на протяжении многих лет.

• Встроенный фильтр и воздухоотделитель — для безопасной работы и защиты от примесей.

• Автоматическое удаление газа — позволяет начать работу даже с пустыми трубопроводами.

• Технология без питания — механическая версия не требует электроснабжения.

• Модульность — широкий выбор аксессуаров для различных условий эксплуатации.

• Компактность и простота монтажа — идеально для автоцистерн и стационарных установок.

Технические характеристики

• Максимальный расход: 45 м³/ч (750 л/мин).

• Измеряемые параметры: фактический объём, объём с температурной коррекцией*, масса*, расход**, температура* (*только для версии с электронным регистром; **опция для механического).

• Жидкости: бензин, дизель, биотопливо (E5–E85), этанол, метанол, керосин, масла.

• Оборудование: газоотделитель EC 35 , PD-счётчик
  ZC 17-80 , запорные клапаны
  XAD 49, XAD 50 , фильтрация:
  50–450 мкм.

• Давление: до 10 бар.

• Вязкость: до 20 cSt (другие варианты — по запросу).

• Температура эксплуатации:

• жидкость: –10…+80 °C

• окружающая среда: –25…+55 °C (опция –40…+55 °C)

• Точность измерения: ≤ ±0,15 % (опция ≤ ±0,1 %).

• Повторяемость: ≤ ±0,02 %.

• Температурная погрешность: ≤ 0,5 °C.

• Вес: 120 кг.
